ПРАВИЛА ПРИЕМКИ РАБОТ ПРИ СТРОИТЕЛЬСТВЕ И РЕМОНТЕ АВТОМОБИЛЬНЫХ ДОРОГ ВСН 19-89 Утверждены Минавтодором РСФСР (14.07.89 № НА-18/266) МОСКВА «ТРАНСПОРТ» 1990 Правила приемки работ при строительстве и ремонте автомобильных дорог (ВСН 19-89). М.: Транспорт 1990. Правила разработаны взамен ВСН 19-81. В них учтены требования строительных норм и правил и других руководящих и нормативно-технических документов, вышедших в период 1981-1990 гг. Содержат основные положения о порядке приемки выполненных работ при строительстве и ремонте автомобильных дорог, законченных ремонтом объектов, порядок проведения приемочного контроля качества работ, обязанности и права технического надзора, формы исполнительной производственно-технической документации и порядок их заполнения.
Предназначены для инженерно-технических работников, занятых на строительстве и ремонте автомобильных дорог общего пользования. Правила разработаны Дорожным научно-исследовательским и производственно-технологическим объединением «Росдорнии» (канд. Мепуришвили, инж. Илюшина), Минавтодором РСФСР (инж. Ответственный за выпуск Н.С.

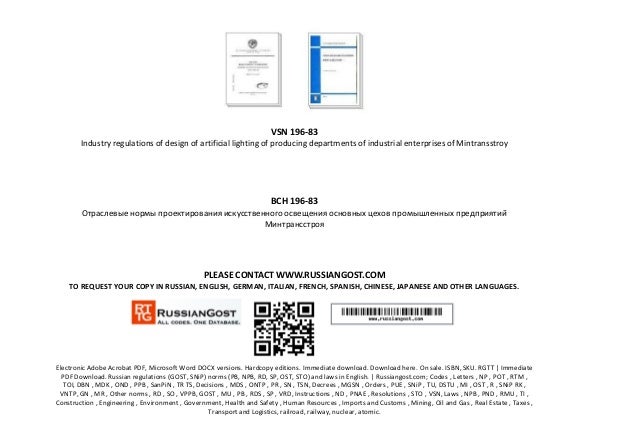

Ведомственные строительные нормы ВСН 196-83. Отраслевые нормы проектирования искусственного освещения основных цехов промышленных предприятий Минтрансстроя. Минтранстроем СССР 20 апреля 1983 г.) Срок введения в действие 1 января 1984 г. Введены впервые. Главная > Фактура > СНИПы и ГОСТы > 'ВСН 196-83. Отраслевые нормы проектирования искусственного освещения основных. Весь сайт Законодательство Типовые бланки Судебная практика Разъяснения Фактура Архив. 'ВСН 196-83. Утверждены Минтрансстроем СССР 20 апреля 1983 года ВЕДОМСТВЕННЫЕ СТРОИТЕЛЬНЫЕ НОРМЫ ОТРАСЛЕВЫЕ НОРМЫ ПРОЕКТИРОВАНИЯ ИСКУССТВЕННОГО ОСВЕЩЕНИЯ ОСНОВНЫХ ЦЕХОВ ПРОМЫШЛЕННЫХ ПРЕДПРИЯТИЙ МИНТРАНССТРОЯ ВСН 196-83 Срок введения в действие 1 января 1984 года Разработаны сектором охраны труда Всесоюзного научно-исследовательского института транспортного строительства (инж. Устройство гидроизоляции полов в ванной и санузле. Подготовка материалов.
Медведев Заведующий редакцией Л.П. Топольницкая Выпущены по заказу Министерства автомобильных дорог РСФСР. Настоящие Правила устанавливают единый порядок приемки выполненных работ при строительстве (реконструкции). и ремонте автомобильных дорог, законченных ремонтом объектов, а также организации технического надзора и оценки качества выполняемых работ строительными и ремонтно-строительными организациями. Правила предусматривают: порядок промежуточной приемки работ на стадии приемочного контроля при строительстве и ремонте автомобильных дорог, а также порядок приемки законченных ремонтом объектов; порядок проведения технического надзора, приемочного контроля оценки качества выполненных работ и их соответствия нормативной документации и проекту; порядок ведения исполнительной производственно-технической документации на объекты строительства и ремонта. Приемка в эксплуатацию законченных строительством и реконструкцией автомобильных дорог производится в соответствии с требованиями «Приемка в эксплуатацию законченных строительством объектов.
Основные положения» и «Правил приемки в эксплуатацию законченных строительством автомобильных дорог», утвержденных Минтрансстроем СССР по согласованию с Госстроем СССР, Министерством внутренних дел СССР и ВЦСПС (приказ № 356 от 31.12.81). Приемка в эксплуатацию законченных строительством объектов производственного жилищно-гражданского назначения производится в соответствии с требованиями. Правовой и организационно-методической основой приемки работ и объектов являются: Постановление ЦК КПСС и СМ СССР от 14.08.86 № 971; Закон о государственном предприятии (объединении), статья 12; -85 «Организация строительного производства»; «Приемка в эксплуатацию законченных строительством объектов. Основные положения»; «Автомобильные дорога»; «Земляные сооружения, основания и фундаменты»; «Геодезические работы в строительстве»; Положение о заказчике (застройщике), дирекции строящегося предприятия и техническом надзоре, утвержденном постановлением Госстроя СССР от 02.02.88 № 16;. В дальнейшем по тексту под строительством понимается строительство и реконструкция. Внесены Дорожным научно-исследовательским и производственно-технологическим объединением (Росдорнии) Утверждены Министерством автомобильных дорог РСФСР Срок введения 01.01.91 г. Правила приемки в эксплуатацию законченных строительством автомобильных дорог, утвержденные приказом Минтрансстроя СССР от 31.12.81 № 356; Приказ Минавтодора РСФСР от 18.11.86 № 18 «О мерах по совершенствованию хозяйственного механизма в строительстве»; Положение об отделе технического надзора, контроля качества и приемки работ, одобренное Советом по качеству Минавтодора РСФСР 28.04.88 (протокол № 48).
Конструктивный элемент, вид работ и контролируемый параметр Условия оценки качества работ Соответствует требованиям с отклонениями по, согласованными с проектными организациями и заказчиком; К=0, 7 Соответствует основным требованиям; К=1, 0 Соответствует перспективным (повышенным) требованиям; К=1, 25 1. Земляное полотно 1.1. Подготовка основания земляного полотна 1.1.1. Толщина снимаемого плодородного слоя грунта Допускается малозначительное отклонение параметра, подлежащего оценке по данному виду работ по, причем количество отклонений результатов определений от проектных значений не должно превышать 50% Не более 10% результатов определений могут иметь отклонения от проектных значений в пределах до ± 40%, остальные - до ± 20% Не более 5% результатов определений могут иметь отклонения от проектных значений в пределах до ± 40%, остальные - до ± 20% 1.1.2. Снижение плотности естественного основания То же Не более 10% результатов определений могут иметь отклонения от проектных значений в пределах до 4%, остальные должны быть не ниже проектных значений Не более 10% результатов определений могут иметь отклонения от проектных значений в пределах до 2%, остальные должны быть не ниже проектных значений 1.2. Возведение насыпей и разработка выемок 1.2.1.
Снижение плотности слоев земляного полотна. То же То же То же 1.2.2. Высотные отметки продольного профиля То же Не более 10% результатов определений могут иметь отклонения от проектных значений в пределах до ± 100 ( ± 20) мм., остальные - до ± 50 ( ± 10) мм Не более 5% результатов определений могут иметь отклонения от проектных значений в пределах до ± 100 ( ± 20) мм, остальные - до ± 50 ( ± 10) мм 1.2.3. Расстояние между осью и бровкой земляного полотна То же Не более 10% результатов определений могут иметь отклонения от проектных значений в пределах до ± 20 см, остальные - до ± 10 см Не более 5% результатов определений могут иметь отклонения от проектных значений в пределах до ± 20 см, остальные - до ± 10 см 1.2.4.
Поперечные уклоны То же Не более 10% результатов определений могут иметь отклонения от проектных значений в пределах от -0, 015 (-0, 010) до +0, 030 (+0, 015), остальные - до ± 0, 010 ( ± 0, 005) Не более 5% результатов определений могут иметь отклонения от проектных значений в пределах от -0, 015 (-0, 010) до +0, 030 (+0, 015), остальные - до ± 0, 010 ( ± 0, 005) 1.2.5. Уменьшение крутизны откосов То же Не более 10% результатов определений могут иметь отклонения от проектных значений в пределах до 20%, остальные - до 10% Не более 5% результатов определений могут иметь отклонения от проектных значений в пределах до 20%, остальные - до 10% 1.3. Устройство водоотвода 1.3.1. Увеличение поперечных размеров кюветов, нагорных и других и других канав (по дну) Допускается малозначительное отклонение параметра, подлежащего оценке по данному виду работ по, причем количество отклонений результатов определений от проектных значений не должно превышать 50% Не более 10% результатов определений могут иметь отклонения от проектных значений в пределах до 10 см, остальные - до 5 см Не более 5% результатов определений могут иметь отклонения от проектных значений в пределах до 10 см, остальные - до 5 см 1.3.2.
Глубина кюветов, нагорных и других канав (при условии обеспечения стока) То же То же То же 1.3.3. Поперечные размеры дренажей То же То же То же 1.3.4. Продольные уклоны дренажей То же Не более 10% результатов определений могут иметь отклонения от проектных значений в пределах до ± 0, 002, остальные - до ± 0, 001 Не более 5% результатов определений могут иметь отклонения от проектных значений в пределах до ± 0, 002, остальные - до ± 0, 001 1.3.5. Ширина насыпных берм То же Не более 10% результатов определений могут иметь отклонения от проектных значений в пределах до ± 30 см, остальные - до ± 15 см Не более 5% результатов определений могут иметь отклонения от проектных значений в пределах до ± 30 см, остальные - до ± 15 см 1.4.
Устройство присыпных обочин 1.4.1. Снижение плотности грунта в обочинах Допускается малозначительное отклонение параметра, подлежащего оценке по данному виду работ по, причем количество отклонений результатов определений от проектных значений не должно превышать 50% Не более 10% результатов определений могут иметь отклонения от проектных значений в пределах до 4%, остальные должны быть не ниже проектных значений Не более 10% результатов определений могут иметь отклонения от проектных значений в пределах до 2%, остальные должны быть не ниже проектных значений 1.4.2. Толщина укрепления То же Не более 10% результатов определений могут иметь отклонения от проектных значений в пределах до от -22 до +30 мм, остальные - до ± 15 мм Не более 5% результатов определений могут иметь отклонения от проектных значений в пределах до от -22 до +30 см, остальные - до ± 15 мм 1.4.3. Поперечные уклоны обочин Допускается малозначительное отклонение параметра, подлежащего оценке по данному виду работ по, причем количество отклонений результатов определений от проектных значений не должно превышать 50% Не более 10% результатов определений могут иметь отклонения от проектных значений в пределах от -0, 015 (-0, 010) до +0, 030 (+0, 015), остальные - до ± 0, 010 ( ± 0, 005) Не более 5% результатов определений могут иметь отклонения от проектных значений в пределах от -0, 015 (-0, 010) до +0, 030 (+0, 015), остальные - до ± 0, 010 ( ± 0, 005) 2. Основания и покрытия дорожных одежд 2.1. Высотные отметки по оси Допускается малозначительное отклонение параметра, подлежащего оценке по данному виду работ по, причем количество отклонений результатов определений от проектных значений не должно превышать 50% Не более 10% результатов определений могут иметь отклонения от проектных значений в пределах до ± 100 ( ± 20) мм, остальные - до ± 50 ( ± 10) мм Не более 5% результатов определений могут иметь отклонения от проектных значений в пределах до ± 100 ( ± 20) мм, остальные - до ± 50 ( ± 10) мм 2.2. Ширина слоя 2.2.1.
Цементобетонные основания и покрытия, мостовые То же Не более 10% результатов определений могут иметь отклонения от проектных значений в пределах от -7, 5 до +10 см, остальные - до ± 5 см Не более 5% результатов определений могут иметь отклонения от проектных значений в пределах от -7, 5 до +10 см, остальные - до ± 5 см 2.2.2. Все остальные типы оснований и покрытий То же Не более 10% результатов определений могут иметь отклонения от проектных значений в пределах от -15 до +20 см, остальные - до ± 10 см Не более 5% результатов определений могут иметь отклонения от проектных значений в пределах от -15 до +20 см, остальные - до ± 10 см 2.3. Толщина слоя 2.3.1. Асфальтобетонные основания и покрытия То же Не более 10% результатов определений могут иметь отклонения от проектных значений в пределах от -10 до +20 мм, остальные - от -5 до +10 мм Не более 5% результатов определений могут иметь отклонения от проектных значений в пределах от -10 до +20 мм, остальные - от -5 до +10 мм 2.3.2.
Все остальные типы оснований и покрытий То же Не более 10% результатов определений могут иметь отклонения от проектных значений в пределах от –20 (-15) до +30 (+20) мм, остальные - до ± 15 ( ± 10) мм Не более 5% результатов определений могут иметь отклонения от проектных значений в пределах от –20 (-15) до +30 (+20) мм, остальные - до ± 15 ( ± 10) мм 2.4. Поперечные уклоны То же Не более 10% результатов определений могут иметь отклонения от проектных значений в пределах от -0, 015 (-0, 010) до +0, 030 (+0, 015), остальные - до ± 0, 010 ( ± 0, 005) Не более 5% результатов определений могут иметь отклонения от проектных значений в пределах от -0, 015 (-0, 010) до +0, 030 (+0, 015), остальные - до ± 0, 010 ( ± 0, 005) 2.5.
Ровность (просветы) под рейкой длиной 3 м 2.5.1. ПРИЕМКИ ЗАКОНЧЕННЫХ РАБОТ ПО РЕМОНТУ УЧАСТКА АВТОМОБИЛЬНОЙ ДОРОГИ (наименование участка, с какого по какой километр, значение, техническая категория) Гор. «» 19 г. № п/п Место производства работ от км + до км +) Наименование работ Единица измерения Объемы работ Сметная цена за единицу, руб. Сметная стоимость фактически выполненного объема работ, тыс. По проектно-сметной документации фактически выполнено на «» 19 г. 1 2 3 4 5 6 7 8 Итого: тыс.
Заказчик: Руководитель организации (подпись, фамилия, и., о.) Подрядчик: Руководитель организации (подпись, фамилия, и., о.) «» 19 г. В наименовании работ должны указываться размеры всех конструктивных элементов (основание, покрытие, уширение и т.д.). Приложение 2 к форме А-1. № п/п Наименование измерений и испытаний Место, км и пк Данные контрольных проверок по проекту фактически 1 2 3 4 5 Председатель комиссии (подпись, фамилия, и., о.) Члены комиссии (подпись, фамилия, и., о.) «» 19 г.
Перечень параметров, по которым проводятся измерения и испытания при приемке: Трубы 1. Качество очистки русла входного и выходного лотков. Продольный уклон трубы. Состояние оголовков и соответствие их проектным данным. Состояние стыков железобетонных звеньев.
Земляное полотно 1. Поперечные сечения водоотводных канав (глубина и ширина по низу, продольный уклон) - на всем протяжении в характерных точках. Укрепительные работы откосов насыпей, конусов мостов, лотков водопропускных труб (площадь укрепления, толщина защитного слоя) - на каждом сооружении в полном объеме. Заложение откосов земляного полотна - на 1 км земляного полотна 20 измерений (на каждом пикете «лево» и «право»). Ширина обочин - на 1 км земляного полотна 20 измерений.
Ширина и толщина слоя укрепления обочин - на каждом пикете. Коэффициент уплотнения - в 1,5 м от бровки каждые 200 м слева и справа. Основания и покрытия 1. Ширина - на 1 км 20 измерений (через каждые 100 м). Толщина - объем тот же. Поперечный уклон - объем тот же.
Ровность - на каждой захватке длиной 300-400 м 100-130 измерений. Определение вертикальных отметок продольного профиля - через каждые 5 м и на плюсовых точках. Плотность - 3 точки на 7000 м 2 основания и покрытия. Шероховатость покрытия - на каждой полосе движения по одной полосе наката на каждые 1000 м 3-5 измерений. Цементобетонные покрытия 1. Состояние деформационных швов - все швы.
Превышение граней смежных плит - через 100 м. Равномерность нанесения пленки из кремнийорганических и других соединений - на всем участке. Приложение 3 к форме А-1. Графическая схема ремонтируемой дороги Дорога (наименование, значение, техническая категория) протяжением км отремонтирована на участке с км по км в период с «» 19 г. По «» 19 г. (На схеме условными знаками и цветными карандашами указываются отремонтированные участки по настоящему акту с выделением земляного полотна, мостов, видов покрытия, зданий и сооружений дорожной службы на километрах всего объекта.) К настоящему акту приложено шт.
Заказчик (подпись, фамилия, и., о.) Подрядчик (подпись, фамилия, и., о.). ПРИЕМКИ ОТВЕТСТВЕННЫХ КОНСТРУКЦИЙ (наименование работ) выполненных в (наименование и место расположения объекта) «» 19 г.
Место измерения Отметка по оси Сужение между осью и бровкой, м Поперечные уклоны,% Коэффициент уплотнения Заложение откосов Примечание км пк + проектная фактическая проектное фактическое лево ось лево ось право проектное фактическое лево право лево право 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 Председатель комиссии (подпись) (фамилия, и., о.) Члены комиссии (подпись) (фамилия, и., о.) Приложение 2 к форме А-2 Ведомость промеров толщины, степени уплотнения оснований. Места измерений Тип покрытий Поперечные уклоны,% Ширина проезжей части, м Толщина покрытий, см Количество промеров под 3-метровой рейкой в продольном направлении, шт. Отметка по оси (только для замыкающих слоев) Коэффициент уплотнения км пк + проектные фактические нижний слой верхний слой право лево проектная фактическая проектная фактическая проектная фактическая до 5 мм до 10 мм 10 мм проектная фактическая проектная фактическая 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 Председатель комиссии (подпись) (фамилия, и., о.) Члены комиссии (подпись) (фамилия, и., о.). Готовности объекта (здания, сооружения пускового комплекса к началу производства работ) «» 19 г. (наименование объединениястроительного (ремонтно-строительного) управления) по строительству (наименование объектапускового комплекса) Содержание общего журнала работ Указания о порядке заполнения общего журнала работ Раздел 1 1.1. Титульный лист.
Основные показатели строящегося объекта 1.3. Субподрядные организации и выполняемые ими виды работ. Организации, разработавшие проектно-сметную документацию.
Изменения, вносимые в проектно-сметную документацию. Изменения, вносимые в состав пускового комплекса 1.7.
Отметка об изменениях в записях на титульном листе. Раздел 2 2.1. Список инженерно-технического персонала, занятого на строительстве объекта. Примерный перечень работ, подлежащих освидетельствованию (скрытые работы) 2.3. Примерный перечень ответственных конструкций, подлежащих промежуточной приемке 2.4. Регистрация актов скрытых работ и промежуточной приемки ответственных конструкций.
Раздел 3 3.1. Ежедневные сведения о выполнении дорожно-строительных (мостовых) работ.
Особые отметки. Указания о порядке заполнения Общего журнала работ 1. Общий журнал работ является основным первичным производственным документом, отражающим последовательность, сроки и условия выполнения дорожно-строительных (мостовых) работ. При ведении Общего журнала работ допускается не заполнять специальные журналы работ: укладки материалов, конструкций, изделий; бетонирования стыков; сварочных работ; клепальных работ; постановки высокопрочных болтов; очистки элементов стальных мостовых конструкций с соединениями на высокопрочных болтах; антикоррозионной защиты сварных соединений и др. Общий журнал работ ведется на строительстве (реконструкции) самостоятельного пускового комплекса. В журнал заносятся сведения о всех производимых на объекте работах, в том числе выполняемых субподрядными организациями.
Специализированные организации ведут специальные разделы общего журнала работ. Титульный лист Общего журнала работ заполняется до начала строительства генеральной подрядной организацией с участием заказчика и проектной организации. В разделе 1 регистрируются все изменения, вносимые в проектно-сметную документацию в период строительства объекта с указанием органа, внесшего изменения, должности и фамилии лица, утвердившего изменения. В соответствии с п. 21 Правил приемки в эксплуатацию законченных строительством объектов, утвержденных Минтрансстроем СССР, в этом же разделе регистрируются изменения, вносимые в состав пускового комплекса.
В разделе 2 приводятся также два перечня работ, подлежащих освидетельствованию на стадии промежуточной приемки с составлением: акта скрытых работ (по перечню № 1) и акта промежуточной приемки ответственных конструкций (по перечню № 2). Оба перечня согласовываются с заказчиком и проектной организацией. Общий журнал работ ведет старший производитель работ (начальник участка) и заполняет ежесменно с первого дня работы на объекте. По поручению старшего прораба и под его контролем записи в журнале могут вести начальники смен.
При передаче объекта другой строительной организации или замене на объекте одного производителя работ другим Общий журнал работ передается по приемо-сдаточному акту с соответствующей записью в самом журнале. По мере оформления актов промежуточной приемки (актов скрытых работ и ответственных конструкций) производят их регистрацию в разделе 2 журнала с получением разрешения от заказчика на дальнейшее производство работ. В разделе 3 журнала запись о производстве выполненных работ является его основной частью, которая содержит ежесменные сведения о начале каждого вида работ и подробно отражает весь ход его выполнения.
Описание работ должно производиться по всем конструктивным элементам по мере их выполнения со ссылкой на номера рабочих чертежей и другой документации, по применяемым конструкциям и материалам со ссылкой на номера специальных журналов, характеризующих их качество, а также на данные по метеорологическим условиям. В разделе «Особые отметки» Общего журнала работ указывается время аварий или несчастных случаев, дается краткое их описание, указывается время составления актов на аварии или несчастные случаи, имевшие место на объекте.
Замечания представителей технического надзора, заказчика, авторского надзора, руководителей подрядных организаций, но качеству выполняемых работ и применяемых материалов заносятся в раздел 3 «Записи производства выполненных работ». После исправления замечаний контролирующих лиц должна быть сделана запись о принятых мерах. Общий журнал работ является одним из основных исполнительных документов, предъявляемых заказчиком Государственной приемочной комиссии при сдаче пускового комплекса (объекта) в эксплуатацию, и подлежит последующей передаче вместе с другой исполнительной документацией эксплуатационной организации.
Общий журнал работ, пронумерованный, прошнурованный и скрепленный печатями подрядчика, хранится непосредственно на объекте и должен предъявляться по первому требованию контролирующих лиц. ТИТУЛЬНЫЙ ЛИСТ 1.1.
(наименование объекта, пускового комплекса) (должность, ф., и.,. И подпись лица, ответственного за строительство объекта и ведение журнала) Проектная организация (ф., и.,. Главного инженера проекта и его подпись) Заказчик-организация (должность, ф., и.,. И подпись руководителя технического надзора) Начало работ Окончание работ по плану (договору) (фактическое) В ЖУРНАЛЕ ПРОНУМЕРОВАННЫХ И ПРОШНУРОВАННЫХ СТРАНИЦ Дата выдачи Должность, ф., и.,. И печать и подпись лица, подрядной организации выдавшего журнал 1.2.
Основные показатели строящегося объекта (мощность (км), сметная стоимость и т. П.) Сметная стоимость (полная) в том числе СМР (утверждающая инстанция и дата утверждения проекта) 1.3. Субподрядные организации и выполняемые ими виды работ (переустройство ЛЭП) (переустройство газопровода) и т.п. Проектная организация, разработавшая проект1.5. Изменения, вносимые в проектно-сметную документацию(вид работ, деталь, конструктивный элемент, протокол рассмотрения от №, ф., и.,.
Лица, утвердившего внесенные изменения) 1.6. Изменения, внесенные в состав пускового комплекса (основание, кем внесены изменения, протокол рассмотрения (дата)кем утверждены изменения) 1.7. Отметка об изменениях в записях на титульном листе Раздел 2 2.1. Список инженерно-технического персонала, занятого на строительстве объекта (главный инженер ДСУ, старший прораб, прорабы, мастера генподрядной и субподрядной организаций, начальник отдела контроля качества автодора, инженеры по технадзору, представитель проектной организации). № п/п Фамилия, имя, отчество; участок работы Образование, специальность, занимаемая должность Дата начала работ на строительстве объекта Приказ о назначении на должность (№, дата) Дата окончания работ на объекте (№ протокола, дата) 1 2 3 4 5 6 2.2.
Промежуточная приемка Перечень (№ 1) работ, подлежащих освидетельствованию с составлением акта: 2.3. Перечень (№ 2) ответственных конструкций, подлежащих промежуточной приемке: 2.4. Регистрация актов скрытых работ и промежуточной приемки ответственных конструкций. Дата, смена, состояние погоды, температура воздуха Описание выполненных работ с указанием применяемых материалов, конструкций, изделий, осей, рабочих отметок со ссылкой на номер рабочих чертежей и другую документацию Объем работ, количество (шт., м 2, м 3 и т.д.) Работы выполнены в соответствии с проектом и нормативными требованиями (указать гл. СНиП, ГОСТа, ВСН и т.д.). Подписи производителей работ (мастеров) Замечания по качеству выполненных работ, срок устранения.
Должность, ф.,. И подпись Отметка об исполнении замечаний. Подпись лица, ответственного за строительство объекта, дата Отметка о приемке работ после устранения замечаний.
И подпись представителя заказчика авторского и технического надзора представителя Министерства или другого вышестоящего органа 1 2 3 4 5 6 7 8 3.2. Особые отметки Заносятся время и описание аварий или несчастных случаев, происшедших на объекте, с указанием даты составления акта. Общая часть 1.1.
Строительная организация обязана своевременно и правильно оформлять производственно-техническую документацию, отражающую весь процесс производства работ по строительству дорог и отдельных сооружений, по приведенным ниже формам. Каждая форма должна сопровождаться краткой аннотацией по ее выдаче, заполнению, порядку передачи и т.п. Общие требования к ведению исполнительной производственно-технической документации: четкость построения и логическая последовательность изложения материала; краткость и точность формулировок, исключающие возможность субъективного и неоднозначного толкования; конкретность изложения результатов работы; полное соблюдение и выполнение указаний настоящего порядка ведения исполнительной производственно-технической документации.
Типовыми формами исполнительной производственно-технической документации строительные организации обеспечиваются автодорами, автомобильными дорогами, автодорстройтрестами. Исполнительная производственно-техническая документация. Перечни и формы основной исполнительной производственно-технической документации установлены типовыми положениями Минавтодора РСФСР по организации лабораторной и геодезической служб (см. Письмо Минавтодора РСФСР от 31.01.89 № ГД-18/102 и приказ Минавтодора РСФСР от 20.02.89 № 18-ор). Исполнительные чертежи законченных строительством конструктивных элементов составляются либо в виде отдельного чертежа, либо используются рабочие чертежи с нанесением на них фактических размеров конструкций. Исполнительные чертежи подписывает главный инженер подрядной организации с указанием даты.
Настоящие Нормы распространяются на проектирование искусственного освещения основных цехов вновь строящихся и реконструируемых промышленных предприятий Министерства транспортного строительства. Выполнение требований Норм на действующих предприятиях осуществляется в сроки, устанавливаемые Министерством транспортного строительства по согласованию с Центральным комитетом профсоюза рабочих железнодорожного транспорта и транспортного строительства и Центральным комитетом профсоюза рабочих автомобильного транспорта и шоссейных дорог. При проектировании осветительных установок основных цехов промышленных предприятий должны также соблюдаться требования главы СНиП II-4-79 'Естественное и искусственное освещение. Нормы проектирования'; 'Правил устройства электроустановок', ПУЭ-76, 'Электрическое освещение', главы VI-1-VI-5; ' технической эксплуатации электроустановок потребителей и техники безопасности при эксплуатации электроустановок потребителей'; 'Инструкции по проектированию силового и осветительного электрооборудования промышленных предприятий', СН 357-77; 'Инструкции по рациональному использованию электроэнергии и снижению затрат в промышленных осветительных установках (внутреннее освещение)', утвержденной Госэнергонадзором Минэнерго СССР в 1980 г. Аварийное освещение (для продолжения работы) проектируется в цехах, отделениях, участках, указанных в табл. 1. Таблица 1 Наименование цеха, отделения, участка Освещенность рабочей поверхности, лк 1.
Литейные цехи (места выхода металла из печи или вагранки; плавильно-заливочное отделение) 10 2. Термические цехи (участки работы с кислотами, расплавленными солями) 10 3. Цехи металлопокрытий (ванны металлопокрытий) 10 4. Сварочные, сборочно-сварочные цехи (участки сварки, резки, напыления, плазменной сварки) 10 5. Цехи, отделения печей обжига кирпича, известняка, сушки керамзита и т.п. (площадки по обслуживанию печей) 5 6. Лесопильные цехи (рама лесопильная) 10 7.
Столярные цехи (отделения прессовое, приготовления клея, лаков, красок) 10 8. Котельные, электропомещения, помещения для вентиляционного оборудования, инженерных сетей, машинные залы насосных, компрессорных с постоянным пребыванием людей в помещении 5 9. Измерительные приборы, по показаниям которых ведется контроль за технологическими процессами в перечисленных выше цехах, отделениях, участках 30. Систему комбинированного освещения (к общему освещению добавляется местное) следует применять для освещения цехов, где выполняются точные зрительные работы (работы на металлорежущих, шлифовальных, полировальных, деревообрабатывающих станках, механических ножницах, разметочных столах и столах контроля готовой продукции, одиночных щитах и пультах управления), а также при наличии специальных требований к освещению, которые не могут быть выполнены при общем освещении (участки подбора текстуры и наклейки шпона, установка штрипс на пилораме и др.). Для помещений, где выполняются работы различной точности, приводится общий уровень освещенности по помещению на расстоянии 0,8 м от пола. При этом на рабочих поверхностях должны быть обеспечены уровни освещенности, указанные в графах 6, 7 и 8 табл. 2.
Таблица 2 Наименование цеха, отделения, участка, технологической операции, оборудования, рабочего места Поверхность нормирования освещенности Плоскость нормирования освещенности Фон Разряд и подразряд зрительной работы по СНиП II-4-79 Освещенность, лк Показатель ослепленности Р,%, не более Коэффициент пульсации освещенности Кп,%, не более Дополнительные указания при комбинированном освещении при общем освещении общее+ местное общее 1 2 3 4 5 6 7 8 9 10 11 Производство и ремонт машин, механизмов, металлоконструкций и металлоизделий Литейные цехи 1. Копровое отделение (дробление металлолома): а) в помещении Пол Г VIIIa -75 80 20 При применении ламп накаливания освещенность должна быть не менее 30 лк б) на открытой территории Рабочая поверхность пресса Г X -50 Рекомендуется дополнительное стационарное местное освещение 2. Шихтовый двор, участок, рабочая площадка подъемника Пол Г VIIIa -75 80 20 3. Смесеприготовительное отделение 3.1. Транспортеры: а) для подачи отработанной формовочной смеси (в туннелях) Лента транспортера Плоскость ленты транспортера VIIIa -30 б) для подачи и распределения формовочной смеси То же То же VIIIв -30 При применении ламп накаливания освещенность должна быть не менее 10 лк 3.2.
Бегуны Поверхность смеси Г Средний VI -200 40 20 Рекомендуется дополнительное стационарное местное освещение с использованием ламп накаливания, обеспечивающее на рабочей поверхности освещенность не менее 200 лк 3.3. Вальцы, сита То же Г ' VI -150 40 20 4. Стержневое отделение 4.1. Общий уровень освещенности по отделению 0,8 м от пола Г 150 40 20 4.2. Изготовление стержней Стол Г ' Vб -150 40 20 4.3. Сушка и хранение стержней 0,8 м от пола Г VIIIб -50 5. Формовочное отделение 5.1.
Общий уровень освещенности по отделению 0,8 м от пола Г 150 40 20 5.2. Изготовление форм, сборка опок, постановка стержней для крупного и среднего литья Стол, пол Г VI -150 60 20 5.3. Изготовление форм для литья по моделям Стол Г Средний IIIб - 1000 300 40 20 5.4.
Технологическая обработка моделей, сушка 0,8 м от пола Г VI -150 80 20 5.5. Подача опок, форм на заливку Платформа конвейера, пол Г VIIIб -50 6. Плавильно-заливочное отделение 6.1.
Загрузка вагранок, печей; заливка металла в ковши, модели; пути перемещения горячего металла по цеху; заливка металла в форму на конвейере Пол Г VII -200 40 20 6.2. Площадка осмотра и ремонта вагранок, печей ' Г VIIIв -30 При осмотре и ремонте следует дополнительно использовать переносное освещение 6.3. Участок остывания опок ' Г VIIIв -10 7. Отделение выбивки 7.1. Общий уровень освещенности по отделению 0,8 м от пола Г 150 60 20 7.2. Механическая выбивка форм и стержней из опок Поверхность опоки Г VI -150 60 20 7.3.
Ручная выбивка форм и стержней из опок Пол Г VI -200 60 20 7.4. Выплавка модельной массы Поверхность ванны Г VI -100 80 20 8. Отделение обрубки и очистки литья 8.1. Общий уровень освещенности по отделению 0,8 м от пола Г 200 40 20 8.2. Первичная обрубка и очистка литья Поверхность литья Г Темный Va -200 40 20 8.3. Вторичная обработка литья: а) очистка отливок в дробеструйных камерах, галтовочных барабанах Поверхность загрузки В VI -100 б) обрубка и очистка литья на газообрезных станках Поверхность литья Г VII -200 40 20 в) обработка литья на металлорежущих станках То же Г Темный IIIб 1000 150 40 20 - 15 9.
ОТК крупного, среднего и мелкого литья Стол Г Средний IIIб 1000 150 400 40 20 - 15 10. Проходы по цеху и подходы к рабочим местам Пол Г VIIIa -75 При применении ламп накаливания освещенность должна быть не менее 30 лк Кузнечные цехи 11. Заготовительное отделение 11.1. Общий уровень освещенности по отделению 0,8 м от пола Г -200 40 20 11.2.
Механические ножницы, дисковые пилы, прессы Кромка ножниц, пилы В Средний Vб 200 150 200 На упорах гильотинных ножниц горизонтальная освещенность должна быть не менее 300 лк (разряд IIIв) 12. Ковочное отделение 12.1.
Общий уровень освещенности по отделению 0,8 м от пола Г 200 40 20 12.2. Печи разогрева поковок, ковочные молоты и машины, наковальни, прессы горячей штамповки Поверхность обработки поковок Г VII -200 13. Механическое отделение 13.1. Общий уровень освещенности по отделению 0,8 м от пола Г 200 60 20 13.2. Галтовочные барабаны Поверхность загрузки Г VI -150 13.3.
Металлорежущие станки Поверхность обработки изделия Г Средний IIв 2000 200 20 - 15 Холодноштамповые цехи, отделения 14. Общий уровень освещенности по цеху, отделению 0,8 м от пола Г 200 40 20 15.
Прессы, штампы, гибочные машины с ручной подачей Рабочая поверхность Г Темный Va -200 Рекомендуется дополнительное стационарное местное освещение, обеспечивающее освещенность 300 лк 16. Штамповка на автоматах То же Г ' Vб -150 Термические цехи, отделения 17. Общий уровень освещенности по цеху, отделению 0,8 м от пола Г -150 40 20 18. Термические печи, печи-ванны, установки ТВЧ, закалочные ванны, ванны охлаждения Поверхность загрузочного окна, ванны В VII -200 Цехи металлопокрытий (гальванические цехи) 19. Общий уровень освещенности по цеху 0,8 м от пола Г 200 40 20 20.
Ванны травления, мойки, металлопокрытия Поверхность загрузки ванны Г VI -200 21. ОТК Стол Г Средний IIв 2000 200 500 20 20 - 10 22. Отделение очистных сооружений Пол Г VIIIв -10 При осмотре и ремонте следует дополнительно использовать переносное освещение Цехи металлоконструкций 23. Заготовительные отделения, участки 23.1. Общий уровень освещенности по отделению 0,8 м от пола Г -200 40 20 23.2.
Разметка металла Поверхность металла Г Темный IVб 500 150 200 23.3. Раскрой на механических ножницах, обработка на торцефрезерных, правильно-вальцовочных станках Кромка ножниц В ' Vб 200 150 200 24. Заготовительные отделения, участки на открытых площадках То же В ' X -50 25. Сверловочный участок 25.1.
Общий уровень освещенности по участку 0,8 м от пола Г 150 40 20 25.2. Сверлильные станки Поверхность конструкций, оборудования Г IVa 750 150 Сварочные и сборочно-сварочные цехи, отделения, участки 26. Общий уровень освещенности по цеху 0,8 м от пола Г 200 40 20 27. Разметка, керновка Стол Г Темный IVa 750 150 300 28. Сварка, резка, наплавление Место обработки металла Г VII -200 Следует предусмотреть дополнительное переносное освещение при сварке внутренних поверхностей конструкций, оборудования Малярные цехи 29. Общий уровень освещенности по цеху 0,8 м от пола Г 200 40 20 30. Подготовительные операции (зачистка, обезжиривание, грунтовка) Поверхность конструкций, оборудования Г Средний IVб -200 Следует предусмотреть дополнительное переносное освещение для подготовки внутренних поверхностей оборудования к окраске 31.
Окраска конструкций, строительных машин, оборудования и т. То же Плоскость окраски ' IVб -200 Следует предусмотреть дополнительное переносное освещение при окраске внутренних поверхностей кистью Механические и инструментальные цехи, цехи оснастки 32. Тюбингово-механический цех 32.1. Общий уровень освещенности по цеху 0,8 м от пола Г 200 60 20 32.2. Обработка тюбингов на фрезерных, многошпиндельных агрегатных сверлильных станках Поверхность обработки тюбинга Плоскость обработки Темный Vб -150 Следует предусмотреть дополнительное переносное освещение в период настройки и ремонта станков 32.3.
Обработка тюбингов сложной конструкции на радиально-сверлильных станках То же То же ' IVб -200 32.4. ОТК ' ' ' IVa -300 33.
Механические, инструментальные цехи, отделения, участки, цехи оснастки 33.1. Общий уровень освещенности по цеху 0,8 м от пола Г 300 40 20 33.2.
Металлорежущие станки (токарные, фрезерные, строгальные, сверлильные и т. Д.) Место обработки детали Плоскость обработки Средний IIв 2000 200 20 20 - 10 33.3. Металлорежущие координатно-расточные, шлифовальные станки То же То же ' Iв 2500 250 20 20 - 10 33.4. Разметочный стол, слесарные, лекальные работы, работа с чертежами Стол Г Средний IIв 2000 200 500 20 20 - 10 33.5. ОТК ' Г ' Iв 2500 250 750 20 20 - 10 Ремонтно-механические цехи 34. Общий уровень освещенности по цеху 0,8 м от пола Г 200 60 20 35. Разборка машин, механизмов То же Г Темный IVб -200 Следует предусмотреть дополнительное переносное освещение при разборке труднодоступных частей машин и механизмов 36.
Моечная машина: а) мойка крупных узлов в отдельном помещении Место разгрузки, выгрузки Г VIIIв -10 б) мойка средних узлов и деталей при постоянном пребывании людей в помещении Место загрузки, выгрузки Г VIIIa -75 37. Разборка узлов машин, механизмов после мойки Пол, стол, верстак Г ' IVб 500 150 200 38. Механическое отделение См.
Отделение ремонта ходовых частей машин гусеничного типа 39.1. Общий уровень освещенности по отделению 0,8 м от пола Г -150 60 20 39.2. Разборка и сборка гусеничного полотна Рольганг Г VI 150 40. Отделение ремонта двигателей, моторов, насосов и другого электрического, гидравлического, пневматического оборудования 40.1.
Общий уровень освещенности по отделению 0,8 м от пола Г 300 40 20 40.2. Разборка и сборка двигателей, моторов и т. Стол, поверхность оборудования Г Темный IIIб 1000 150 300 Следует предусмотреть дополнительное переносное освещение при сборке труднодоступных частей Механосборочные цехи 41. Отделение сборки крупных узлов машин, механизмов, оборудования 41.1. Общий уровень освещенности по отделению 0,8 м от пола Г 150 60 20 41.2. Сборка узлов конструкций проходческих, дорожных машин, крупного оборудования Поверхность сборки Г ' Vб -150 Следует предусмотреть дополнительное переносное освещение при сборке труднодоступных частей узла 42.
Отделение сборки средних узлов машин, механизмов, средств малой механизации, оборудования 42.1. Общий уровень освещенности по отделению 0,8 м от пола Г 200 60 20 42.2. Сборка узлов (подборка и установка отдельных деталей узла) Поверхность сборки Г ' IVб 500 150 200 43. Отделение сборки электрического, гидравлического, пневматического оборудования 43.1.
Общий уровень освещенности по отделению 0,8 м от пола Г 300 60 20 43.2. Сборка оборудования Стол, стеллаж Г ' IIIб 1000 150 300 44. Цех, отделение, участок сборки машин, механизмов, оборудования 44.1. Общий уровень освещенности по цеху, отделению, участку 0,8 м от пола Г 200 60 20 44.2.
При выборе улиц необходимо ввести часть названия улицы, например для поиска абонента по улице Филатова нужно ввести в поле Улица Филат или фила, фи и т.п., нажать (выбрать) под полем Улица. Телефонный справочник украины. - Введен номер состоящий НЕ только из цифр. В появившемся окне выбрать из выпадающего списка нужную улицу и закончить выбор нажав Выбрать.
Общая сборка машин, механизмов, оборудования Поверхность сборки Плоскость сборки Средний IVб -200 Следует предусмотреть дополнительное переносное освещение при сборке внутренних и труднодоступных частей машин, механизмов, оборудования 44.3. Монтаж электрического, гидравлического, пневматического оборудования пультов управления Место установки оборудования Плоскость монтажа ' IVв -200 То же 45. Открытый цех сборки машин, механизмов 45.1. Территория цеха Земля Г XI 10 45.2.
Сборка машин, механизмов Место сборки Г X 50 Электромонтажные цехи 46. Общий уровень освещенности по цеху 0,8 м от пола Г 200 60 20 47. Участок разделки провода, обмоточные операции, сборка приборов и другой электроаппаратуры Стол, верстак Г ' IIIб 1000 150 300 40 20 - 15 48. Участок монтажа щитков, панелей, пультов, шкафов и т. Место монтажа Плоскость монтажа ' IVб -200 Следует предусмотреть дополнительное переносное освещение для подсветки места монтажа Абразивные цехи 49. Общий уровень освещенности по цеху 0,8 м от пола Г 150 60 20 50. Отделение приготовления формовочной массы Стол Г VI -150 51.
Прессовое отделение Место установки форм Г VI -200 Рекомендуется дополнительное стационарное местное освещение, обеспечивающее освещенность 300 лк 52. Отделение, участок термообработки абразивных кругов Загрузочное окно печи В VI -150 53. Отделение механической обработки абразивных кругов, испытание на твердость и на разрыв, ОТК Поверхность абразивного круга Г Средний IIв 2000 200 500 20 20 - 10 Производство железобетонных и керамзитобетонных конструкций и изделий Бетоносмесительный цех 54. Транспортировка сырья, полуфабрикатов 54.1. Транспортеры в тоннелях, галереях, шнековые транспортеры, скиповые подъемники Рабочая зона Н VIIIв -10 При осмотре и ремонте оборудования следует предусмотреть дополнительное переносное освещение 54.2. Транспортеры в цехах, отделениях Лента транспортера Н VIIIб -50 55.
Бетоносмесительный узел 55.1. Общий уровень освещенности по отделениям узла 0,8 м от пола Г -10 55.2. Отделение загрузки расходного бункера Поверхность загрузки бункера Г VIIIa -30 55.3.
Дозировочное отделение 0,8 м от пола Г -150 40 20 55.4. Бетоносмесительное отделение. Бетономешалка Смотровые люки В VIIIв -10 Арматурный цех 56. Заготовительное отделение 56.1. Общий уровень освещенности по отделению 0,8 м от пола Г -200 40 20 56.2.
